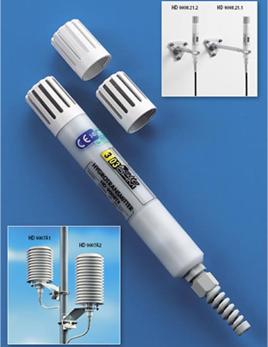

Transmisores de humedad y temperatura HD 9008TR – HD9009TR – HD9007

PRESUPUESTAR
SKU: hd-9008tr-9009tr-9007 Categoría: Etiqueta:
000

 Manual

HD 9008TR – HD9009TR

DATOS TÉCNICOS HD9008TR HD9009TR
Temperatura de funcionamiento de la electrónica -40…+80°C
Temperatura de funcionamiento de los sensores -40…+80°C
Alimentación de los transmisores 7…30Vcc (4…20mA) 7…30Vcc (2mA)
Capacidad 300 pF nom.
HUMEDAD Campo de medida 5…98%HR
Exactitud a 20°C ±2%HR (5…90%HR) ±2.5%HR (en el resto del campo)
Tiempo de respuesta al 63% de la variación final 3 minutos; 6 segundos sin filtros
Señal de salida 0%HR = 4.0mA 100%HR = 20.0mA 0%HR = 0.00 Vcc 100%HR = 1.00 Vcc (*)
Resistencia de carga RinMIN=10KΩ
TEMPERATURA Campo de medida con configuración estándar (**) -40…+80°C -40…+80°C
Exactitud ±0.1°C ±0.1% de la medida
Tiempo de respuesta al 63% de la variación final 3 minutos; 6 segundos sin filtros
Señal de salida -40°C = 4.0mA +80°C = 20.0mA -40°C = 0.00 Vcc +80°C= 1.00 Vcc (*)
Resistencia de carga RinMIN=10KΩ
Dimensiones Ø 26 x 225mm
Dimensiones del cable
Largo máximo (***) 200m 10m
Sección mínima de los hilos 20 AWG – 0.5mm2 20 AWG – 0.5mm2
Diámetro máximo del cable Ø5mm Ø5mm





































(*) Para el modelo HD9009TR, se puede preparar la salida en tensión: 0…5Vcc, 1…5Vcc, 1…6Vcc, 0…10Vcc, como pedido especial al momento de la orden.

(**)  Otros campos de medida se requieren al momento de la orden o se reprograman con un simulador de Pt100.

(***) Usar cable blindado.

 Manual

HD 9809T

HUMEDAD RELATIVA Modelo del sensor Capacitivo 500 pF típico
Protección sensor Filtro acero inox 20 µm
Rango de medida 5-98% HR
Rango de trabajo sensor -35°C…+80°C
Exactitud 2,5% HR
Dependencia de la Temperatura 0.04 %HR/°C
Histerésis y Repetibilidad 1 %HR
Estabilidad a largo plazo 1%/año
Señal de salida 0.0 %HR = 0.00V
100.0 %HR = 1.00V
ENTRADA TEMPERATURA Tipo de sensor Pt100 Clase A
Rango de medida -35°C…+60°C
Exactitud 0.2°C ±0.15% de la medida
Estabilidad a Largo plazo 0.2°C / año
Signal de salida -40°C = 0.00V
+60°C = 1.00V
ALIMENTACION Tensión de Alimentación 7-35 Vcc
Consumo 2 mA
TEMPERATURA OPERATIVA Electrónica -35…+60°C
CONEXIONES Cable 4 hilos + pantalla/largo 1.5 m/diámetro 5 mm
+ alimentación Rojo
Señal humedad Azul
Señal temperatura Negro
Regreso señal Blanco (conectado a la pantalla adentro del transmisor)
– alimentación Marrón (conectado a la pantalla)
ENVASE Dimensiones 14×94 mm sin filtro
Clase de protección IP64
Instalación Rosca M12x1

Marca

Delta OHM

Delta OHM desarrolla y fabrica una gama completa de dispositivos meteorológicos para medir la velocidad del viento, dirección del viento, precipitaciones, presión atmosférica, humedad, radiación, luz y temperatura.
