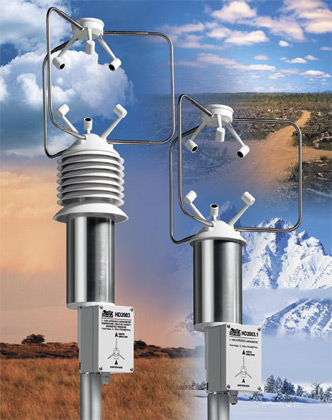

Anemómetro de ultrasonidos 3D, HD 2003 y HD 2003.1

PRESUPUESTAR
SKU: anemometros-hd2003-2003-1 Categoría: Etiqueta:
000

Modelo HD2003:

Temperatura:
Sensor Pt100.
Output Analógico 0…1 Vcc (a pedido: 0…5V).
Rango -40 + 60°C.
Resolución 0.1°C.
Exactitud +/-0.2°C, +/- 15% de la lectura.
 Humedad Relativa:
Sensor capacitivo. Output Analógico 0…1Vcc (0%…100% HR). (a pedido:0…5V).
Rango 0÷100°C.
Resolución 0.1%.
Exactitud +/-2.5%HR @ 23°C
.		 Presión:
Sensor piezoresisitivo.
Output analógico 0…1Vcc (A pedido: 0…5V).
Rango 800…1100 mbar (a pedido:600…1100 mbar).
Resolución 0.1mbar.
Exactitud +/-0.4 mbar @ 20°C.
Efectos térmicos +/- 0.8 mbar entre -40°C y +60°C.
Estabilidad a largo plazo <0.2 F.E. en 6 meses @ 20°C.

Pesos:

  • HD2003: 2.2kg.
  • HD2003.1: 1.6kg

Condiciones Ambientales:

  • Rango Temperatura -40 +60 °C
  • EMC Normativa CE
  • Precipitaciones Operatividad garantizada hasta al 300 mm/hr
  • Humedad 0% – 100% HR

 Manual

Medidas Ultrasónicas
Parámetros UVW, Polares, Velocidad Sonido, Temperatura Sónica
Unidad medida m/s, cm/s, km/h, Knots, mph
Medias 1 ÷ 60 sec. / 1 ÷ 60 minutos
Output rate 1Hz @ Exactitud +/- 1% (luego de la elaboración y validación medidas brutas)
Protocolos Custom, DACXND (Output Analógicos Extensos)
Velocidad del Viento
Rango 0 – 60 m/s (216 Km/h)
Resolución 0.01 m/s
Exactitud ± 1% de la lectura
Dirección del Viento
Rango Azimut: 0 – 360°; Elevación: ± 60 °
Resolución 0.1 °
Exactitud ± 1 °
Velocidad del Sonido
Rango 300 – 380 m/s
Resolución 0.01 m/s
Exactitud ± 1% de la lectura
Temperatura Sónica
Rango -40 +60ºC
Resolución 0.1 ºC
Exactitud ± 1 ºC
Output Digitales
Comunicaciones RS-232 full duplex, Multidrop RS-485 half duplex
Baud Rate 9600 – 115200 bit/sec
Output Rate 1 ÷ 3600 sec ( RS232 e DacXnd in RS485)
Datos de medida 2 cordones separados entre dos parámetros ane­mométricos y parámetros presentes a los output analó­gicos
Output Analógicos
Nro. 4 seleccionables: U, V, W, SoS o Azimut, Elevation, SoW,/°C
  +3 (modelo HD2003):
  Temperatura, Humedad Relativa, Presión
Rango 0-1V, ( a pedido: 0-5V, 1-5V, 0-10V) Modelo HD 2003 Temperatura, HR, presión: 0…1V (a pedido 0÷5V)
Resolución   12 bits ( U/V/W/SoS obien azimuth/elevation/SoW/°C )
Output analógicos Extensos (con módulo ICP DAS I-7024® A pedido al mandar la orden)
Nro. 4 libremente seleccionables entre todos los parámetros medidos (anemométricos e ingresos analógicos)
Rango 0÷20mA, 4÷20mA, 0…10V, -10+10V, 0…5V, -5+5V
Resolución 14 bits
Input Analógicos
Nro. 4
Rango 0-1V, (a pedido: 0-5V, 1-5V, 0-10V)
Medias 1…60 segundos / 1…60 minutos
Resolución 12 bits
Alimentación
Range 12 – 30 Vcc
Potencia < 2W (120mA @ 15Vcc)
  < 6W Modelos con calentadores y temperatura ambiente no inferior a –10°C
Opción calentadores (a pedido junto con la orden)
Calefacción con termoregulación automática sobre los transductores sónicos, para evitar la formación de hielo y operar correctamente en condiciones de nieve

Marca

Delta OHM

Delta OHM desarrolla y fabrica una gama completa de dispositivos meteorológicos para medir la velocidad del viento, dirección del viento, precipitaciones, presión atmosférica, humedad, radiación, luz y temperatura.
