ECHOLOGGER ETC400
ECHOLOGGER ETC400

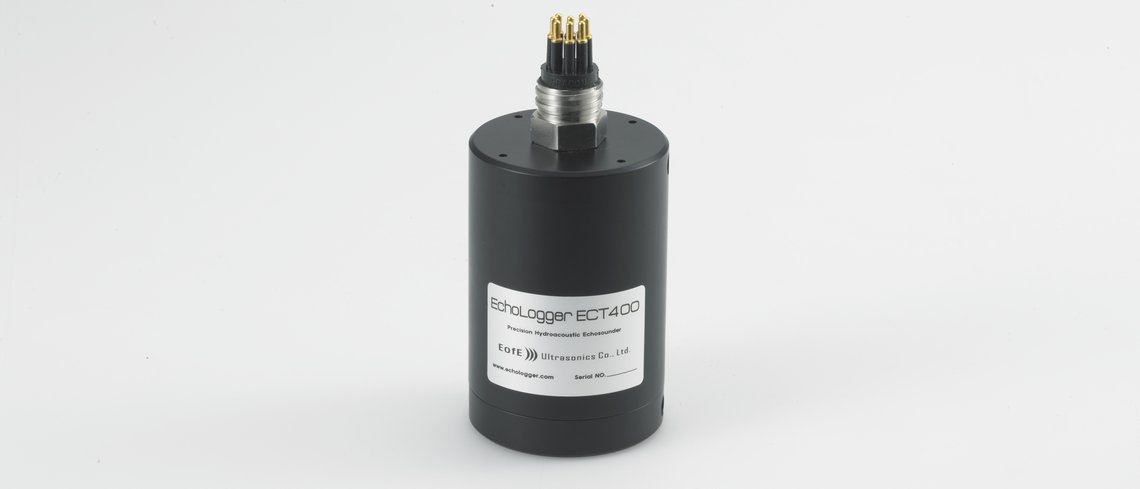

El Echologger ECT400 es una ecosonda hidroacústica de precisión con conectores submarinos. Soporta varias interfaces serie como RS232, RS485 y RS422. Al igual que el modelo EU400, ha sido diseñada para la medida de la intensidad de la señal de retorno de forma precisa en la columna de agua y para proporcionar información sobre la dispersión en dicha columna.
El software de usuario GUI sencillo y amigable Echologger Controller permite configurar los parámetros, monitorizar las dispersiones en tiempo real y reproducir datos almacenados.
Aplicaciones:
- Mapeado de lecho marino y ríos
- Estudios de transferencia de sedimentación
- Estudios de socavación en puentes
- Medida de altitud de instrumentos
- Monitorización precisa de mareas
- Monitorización de oleaje
- Seguridad en puertos
Especificaciones técnicas:
Frecuencia acústica |
450kHz |
Ancho del haz |
Haz cónico 5º (±3dB) |
Amplitud del pulso transmitido |
10seg a 200seg, en pasos de 10seg |
Rangos |
de 0.15m a 100m |
Resolución de temperatura |
0.1ºC |
Precisión de temperatura |
0.5ºC (-10ºC a +50ºC) |
Conectores |
SEACON ó SUBCONN |
Profundidad máxima de operación |
100m (carcasa de PVC) |
Material de la carcasa |
PVC, AI, SUS |
Tasa de muestreo |
100kHz |
Tasa de repetición (ping) |
10Hz Max |
Resolución |
|
Interfaz digital de salida |
RS-232, RS-485 (422) |
Tasa de datos |
115200 baudios (puerto serie virtual inalámbrico) |
Salida analógica |
0-5V |
Sincronización |
Externa/Interna |
Formato de salida de datos |
ASCII TXT, formato definido por el usuario |
Descarga y subida |
Software de control Rangelogger o cualquier programa de terminal (Hyperterminal, Tera Term Pro). |
Alimentación |
8-75Vdc, 2W máximo |
Temperatura de funcionamiento |
-10ºC a +50ºC |
Peso |
270g (PVC), 310g (Aluminio) |
