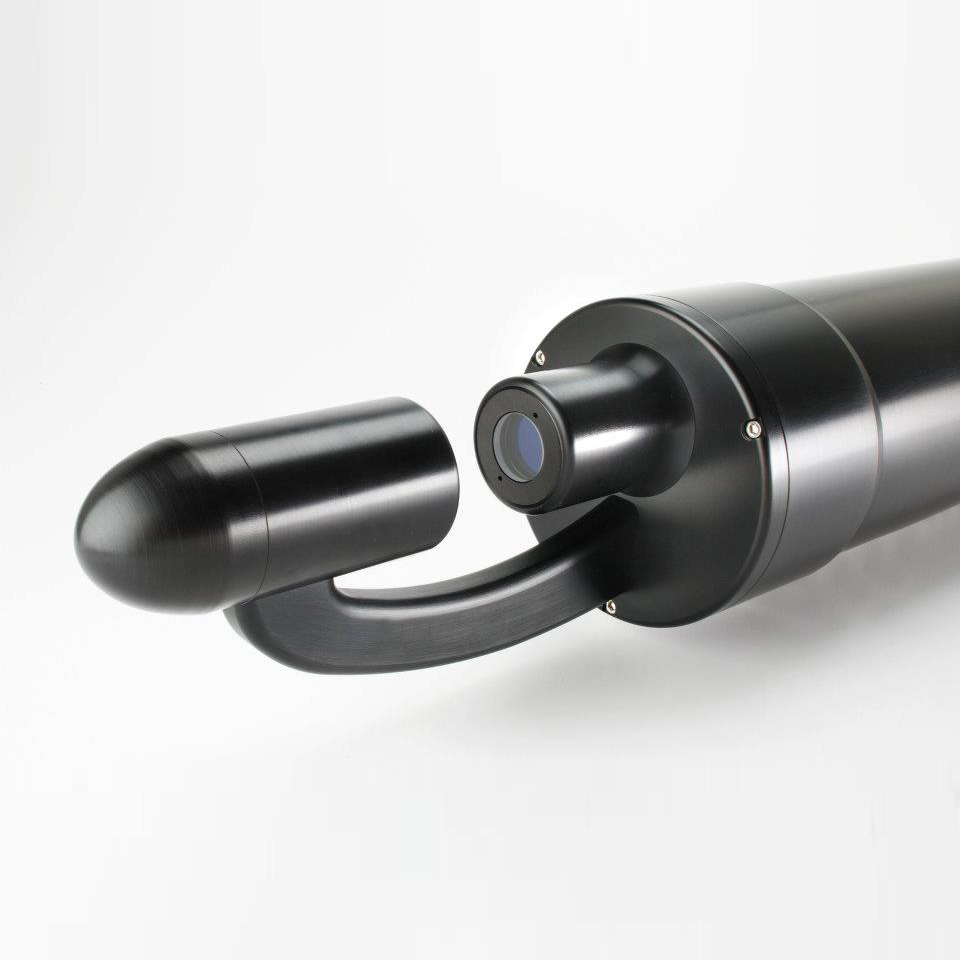

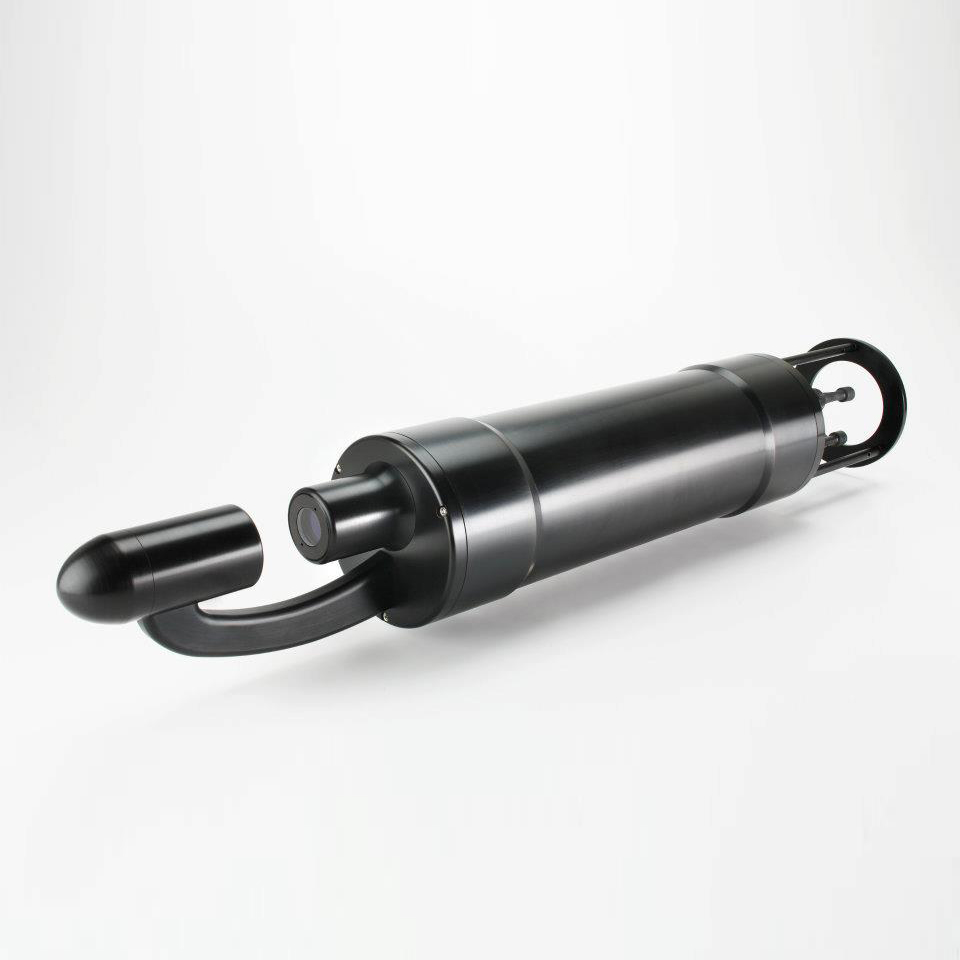

LISST-Holo2

Características

• • Tecnología holográfica digital en línea in situ.
  • Completamente autónomo con datalogger interno y batería recargable.
  • Conexión Ethernet a PC para colección de datos programable; no se necesita software para programación u obtención de datos.
  • Alimentación a través de paquete de baterías recargables internas o fuente de alimentación externa.
  • Colección de datos programable incluyendo modos de ráfaga y tasa fija, y condiciones de inicio y parada programables.
  • Actualizaciones automáticas de firmware posibles cuando el instrumento está conectado a Internet.
  • Clasificación automática de imágenes recolectadas basada en la riqueza de datos, lo que permite al usuario ver primero los hologramas más interesantes.
  • El procesamiento de datos produce imágenes de partículas en foco y distribución de volumen de partículas.
  • Módulos de Reducción del Camino Óptico disponibles para rangos de concentración más altos.
  • Remolcable hasta 4 nudos (2.05 m∙s-1).

Figuras a continuación: (izquierda) Observe el control deslizante en la parte inferior que indica la ubicación del plano donde se enfoca la imagen.

Especificaciones

Parámetros Medidos

• • Holograma de 2MB que contiene el patrón de interferencia de todas las partículas en el haz láser.
  • Profundidad.
  • Temperatura.
  • Marca de tiempo en cada holograma.

Parámetros Derivados al Procesar el Holograma

• • Imágenes de partículas reconstruidas en foco en el haz láser.
  • Distribución del Tamaño de Partícula (PSD).
  • Desviación Estándar de PSD.
  • Concentración de Área de Partículas.
  • Tamaño medio y mediano de partículas.
  • Tiempo de procesamiento de 5 segundos por 1 cm 3 de volumen imagen, en MATLAB (típico, @ 2.2 GHz PC).

Rango de Distribución de Tamaño de Partícula y Concentración

• • Rango de tamaño de ~25-2500µm.
  • Valores de atenuación del haz entre 0 y 4 m-1.
  • Concentración máxima entre 0 y 50 mg/l, dependiendo del tamaño de grano.

Tecnología

• • Láser de estado sólido @ 658 nm, 8 mW.
  • Cámara digital con tamaño de píxel de 4.4µm, 1600 x 1200 píxeles.
  • Tamaño de holograma de 2 MB.
  • Tasa de captura de hologramas programable de hasta 25 por segundo continuo.
  • Longitud del camino óptico de 50 mm estándar; módulos de reducción del camino óptico disponibles para entornos de alta concentración.
  • Todas las partículas están enfocadas en el camino óptico.
  • Volumen de muestreo por holograma de 1.5 cm 3.
  • Volumen muestreado por segundo a una frecuencia de muestreo de 25Hz: 37.5 cm 3.
  • Velocidad de corriente máxima/velocidad CTD durante el despliegue: 2 m s -1.

Software

• • Holo Batch: Reconstrucción automática de imágenes y segmentación de partículas.
  • Holo Detail: Clasificación de hologramas por riqueza de contenido informativo y examen detallado de imágenes reconstruidas.

Mecánico y Eléctrico

• • Dimensiones: 13.3 cm × 76.7 cm (5.25″ × 30.21″) [Ø × L].
  • Peso: 7.2 kg (15.8 lbs) en aire; 1.0 kg (2.2 lbs) en agua.
  • Clasificación de profundidad: 600 m.
  • Unidad de estado sólido interna de 237 GB.
  • Vida útil de la batería interna: al menos 12 horas de uso continuo.
  • Entrada de energía externa: 18VDC nominal, 12-24VDC.
  • Consumo de energía: 200µA / 700mA / 800mA / 800mA (dormido / inactivo / láser encendido / láser + cámara encendidos).
